ترانسفورماتور نوع خشک چیست؟
ترانسفورماتور خشک نوعی از ترانسفورماتور است که هرگز از مایع عایق کاری که سیمپیچ یا هسته آن در مایعات غوطه ور باشد استفادهنمیکند. در عوض ، سیمپیچ ها و هسته در یک مخزن بسته شده قرار می گیرند که با هوا تحت فشار هستند.
انواع ترانسفورماتور خشک :
ترانسفورماتور رزین ریخته گری (رزینی) (CRT)
ترانسفورماتور آغشته به فشار خلا (VPI)

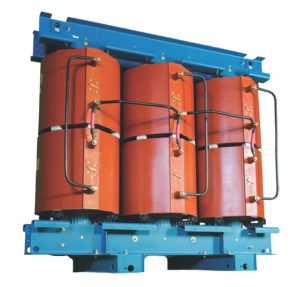

۱-ترانسفورماتور رزینی (Cast)
ترانسفورماتور خشک رزین (CRT) در مناطق مستعد با رطوبت بالا استفادهمیشود. به دلیل اینکه سیمپیچهای اولیه و ثانویه آن با رزین اپوکسی پوشانده شدهاست. این محفظه کمک میکند تا از نفوذ رطوبت جلوگیری شود تا مواد سیمپیچ را تحت تأثیر قرار دهد. محافظت كامل توسط اين كپسوله كردن رزين ريخته شده بدست مي آيد تا ترانسفورماتور بتواند بدون اختلال در منطقه مستعد رطوبت كار كند. بنابراین این ترانس رطوبت نمی گیرد.
و در توان های نامی ۲۵ KVA تا ۱۲,۵۰۰ KVA موجود است. با کلاس عایقی F (افزایش دمای ۹۰ درجه)
این مدل دارای برخی از مزایای برجسته است که آنها عبارتند از:
توانایی و قابلیت بهتر در شرایط اضافه باری.
تخلیه میدان الکتریکی جزئی و تلفات کم. از این رو راندمان بسیار خوبی دارد.
به دلیل این که عایق سیمپیچ غیر قابل اشتعالاست ، خطر آتش سوزی را صفر میکند. بنابراین برای نصب در تاسیسات داخلی مناسباست.
در محفظه IP ۴۵ در فضای باز قابل نصباست.
و داخل این نوع ترانسفورماتور رطوبت نفوذ نمیکند
۲-ترانسفورماتور آغشته شده با فشار خلا (VPI)
این نوع ترانسفورماتور با حداقل مواد قابل اشتعال برای عایق کاری سیمپیچ ساخته میشود. سیمپیچهای این ترانسفورماتور به صورت فویل یا نوار در یک لایه مداوم ساخته میشوند. اما برای ولتاژهای بالاتر ، سیمپیچ از دیسک هایی ساخته شدهاست که با توجه به سطح ولتاژ ، به صورت سری یا موازی وصل میشوند.
عایق سیمپیچ در خلا کامل و بدون هیچ گونه هوا و منفذ که با رزین پلی استر کلاس H ساخته شدهاست پوشیده میشود. سیمپیچ اولیه و ثانویه با هسته با خیال راحت درون یک جعبه محافظ خلاء قرارمیگیرد. محافظت در برابر رطوبت بسیار زیاداست و هرگز تحت تأثیر رطوبت قرار نمیگیرد.
رنج توان این ترانسفورماتور ها از ۵KVA تا ۳۰MVA با درجه عایق F(۱۵۵oC) و H(۱۸۰oC)در دسترس است. دارای حفاظت تا IP۵۶است.
مزیتهای این نوع :
مقاومت مکانیکی بالا.
عایق کاری خیلی عالی و بدون هوا و منفذ در عایق.
بدون نوسان دما.
نگهداری آسان.
کمتر در معرض خطر آتش سوزی
مزایای ترانسفورماتور خشک
ایمنی بالا برای افراد و اموال.
نگهداری راحت و بدون آلایندگی.
نصب آسان.
به فضای آزاد دور ترانسفورماتور کمتری نیاز دارد.
سازگار با محیط زیست.
توانایی و ظرفیت عالی برای پشتیبانی از اضافه بارها.
کاهش هزینه نصب و راه اندازی سیستم های حفاظت از حریق.
عملکرد عالی در صورت بروز زلزله.
خطر آتش سوزی وجود ندارد.
مقاومت عالی در برابر جریانهای اتصال کوتاه.
به دلیل گرمای کم و دی الکتریک ، ماندگاری بالایی دارد.
مناسب مناطق مرطوب و آلوده.
مضرات ترانسفورماتور خشک
ترانسفورماتور خشک ماندگاری بالا دارند و احتمال خرابی سیمپیچ کمتراست. اما وقتی در سیمپیچ عیب یا ایرادی ایجاد شود باید کامل تعویض شود ، یعنی تغییر کامل سیمپیچ ولتاژ بالا و سیمپیچ ولتاژ پایین با هسته ها.
برای توان و ولتاژ نامی مشابه ، ترانسفورماتور خشک نسبت به ترانسفورماتور خنک شونده با روغن گران تراست.
کاربرد ترانسفورماتور خشک
صنایع شیمیایی ، نفت و گاز
مناطق حساس محیط زیست (به عنوان مثال مناطق حفاظت آب)
مناطق در معرض خطر آتش سوزی (مانند جنگل ها)
پستهای درون شهری
پستهای داخلی و زیرزمینی
تولید تجدیدپذیر (به عنوان مثال توربین های بادی خارج از ساحل)
